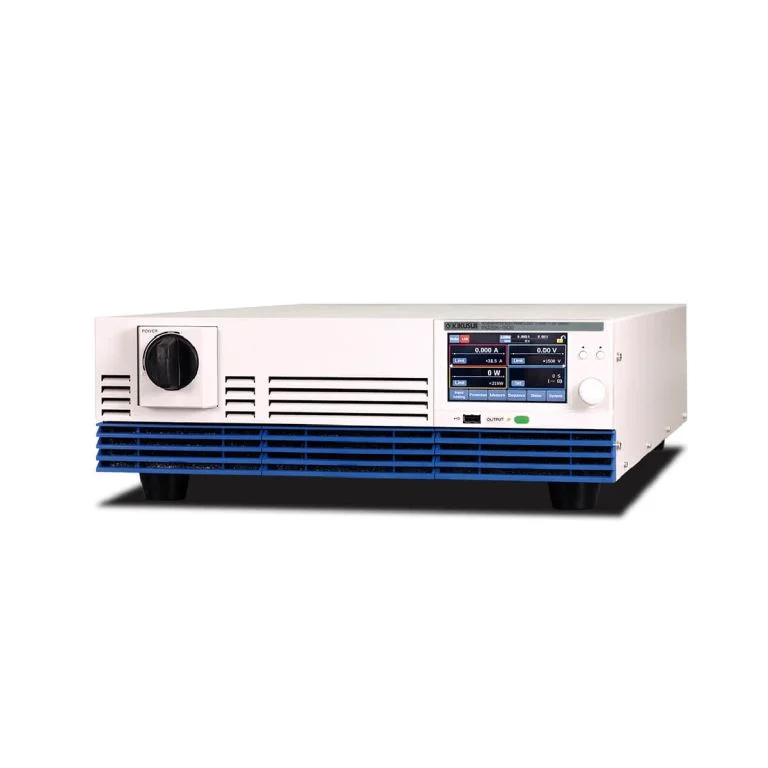

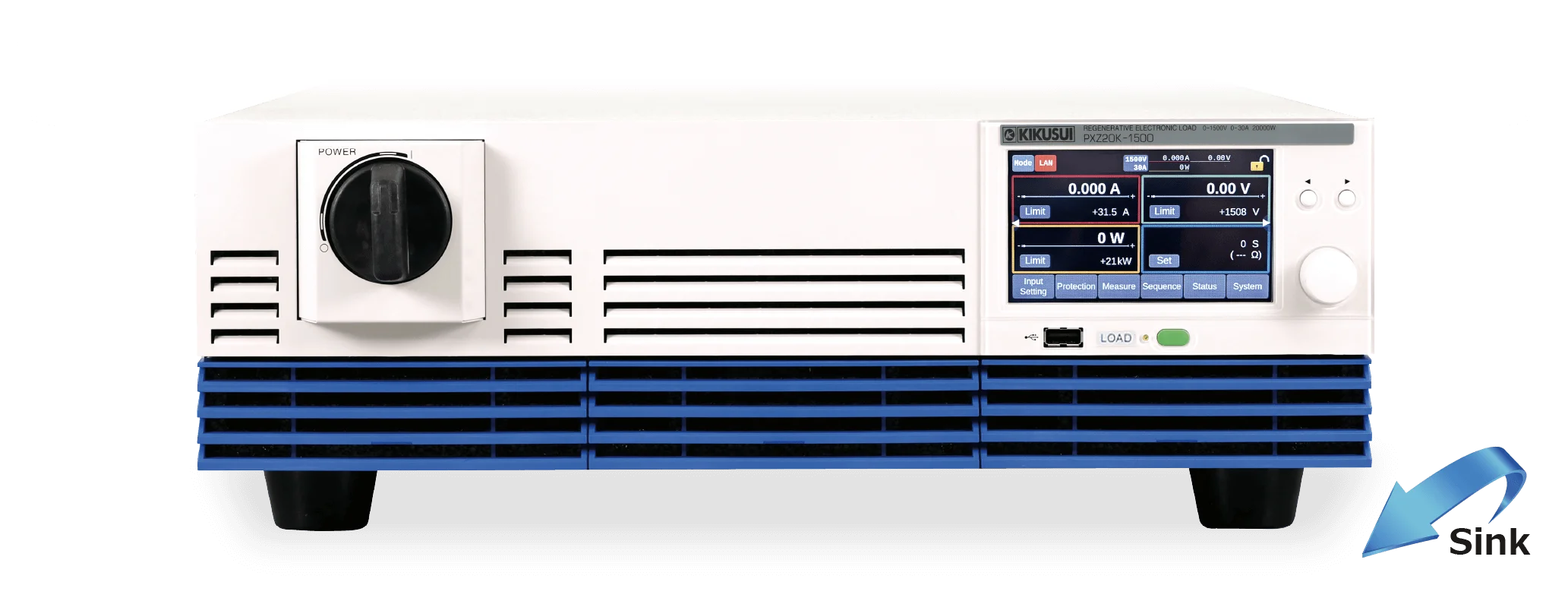

Regenerative elektronische Last mit hoher Kapazität PXZ-Serie

Regenerative elektronische Last mit hoher Kapazität PXZ Serie

Die PXZ-Serie der hocheffizienten, zuverlässigen, regenerativen elektronischen Lasten mit hoher Kapazität hat eine Nennleistung von 20 kW im 3U-Format. Zusätzlich zu den Konstantstrom-,
Konstantwiderstands-, Konstantspannung-und Konstantleistungs-Betriebsmodi verfügt diese Serie über eine I-V-Charakteristikfunktion, die es dem Benutzer ermöglicht, beliebige I-V-Charakteristiken für jeden CCund CV-Betriebsmodus einzustellen. Die Serie ist außerdem mit verschiedenen Funktionen ausgestattet, wie zum Beispiel Sequenz-, Vorlade-, Synchronbetriebs-, Impuls-, Sinus- und
VMCB-Funktionen.

LAN-, USB- und RS232CKommunikationsfunktionen sind standardmäßig enthalten und ermöglichen eine einfache Integration in verschiedene Auswertungssysteme. Die PXZ-Serie ist in hohem Maße skalierbar, und ihre Leistung kann im Parallelbetrieb (bis zu 25 Geräte) auf bis zu 500 kW erhöht werden.

1500V

Maximale Betriebsspannung von 1500 V

Regenerativer Wirkungsgrad
von über 90 % (Regenerierung vor Ort)

Wirkungsgrad von 90 % oder höher (maximaler regenerativer Wirkungsgrad von etwa 95 %) und einer Lastleistung von 6 kW oder mehr

Standardmäßig

Standardmäßig mit LAN-, USB- und RS232C-Schnittstellen ausgestattet.

Open in a new window ZOOM

Modell	Nennleistung	Betriebsspannung (DC)	Nennstrom	Eingangsstrom AC (200 V 3-phasig) / (400 V 3-phasig) A	Gewicht
PXZ20K-500	20kW	10V bis 500V	120A	80/40A	Approx. 38 kg
PXZ20K-1000		20V bis 1000V	60A	80/40A	Approx. 37kg
PXZ20K-1500		30V bis 1500V	30A	80/40A	Approx. 37kg

Leistung/Funktionen

Regenerativer Wirkungsgrad
von über 90 %
*Bei Nenneingang

Dank der leistungsstarken Schalttechnik regeneriert die PXZ-Serie den Strom mit einem Wirkungsgrad von 90 % oder höher (maximaler regenerativer Wirkungsgrad von etwa 95 %) und einer Lastleistung von 6 kW oder mehr. Da der regenerierte Strom wiederverwendet werden kann, werden die Kohlendioxidemissionen erheblich verringert.

Bitte beachten Sie, dass dieses Produkt für die Regenerierung vor Ort vorgesehen ist. (Dies ist kein an das Stromnetz angeschlossenes Gerät, das den Strom in das Netz zurückspeist.)

Regenerativer Wirkungsgrad von über 90 % (bei Nenneingang)

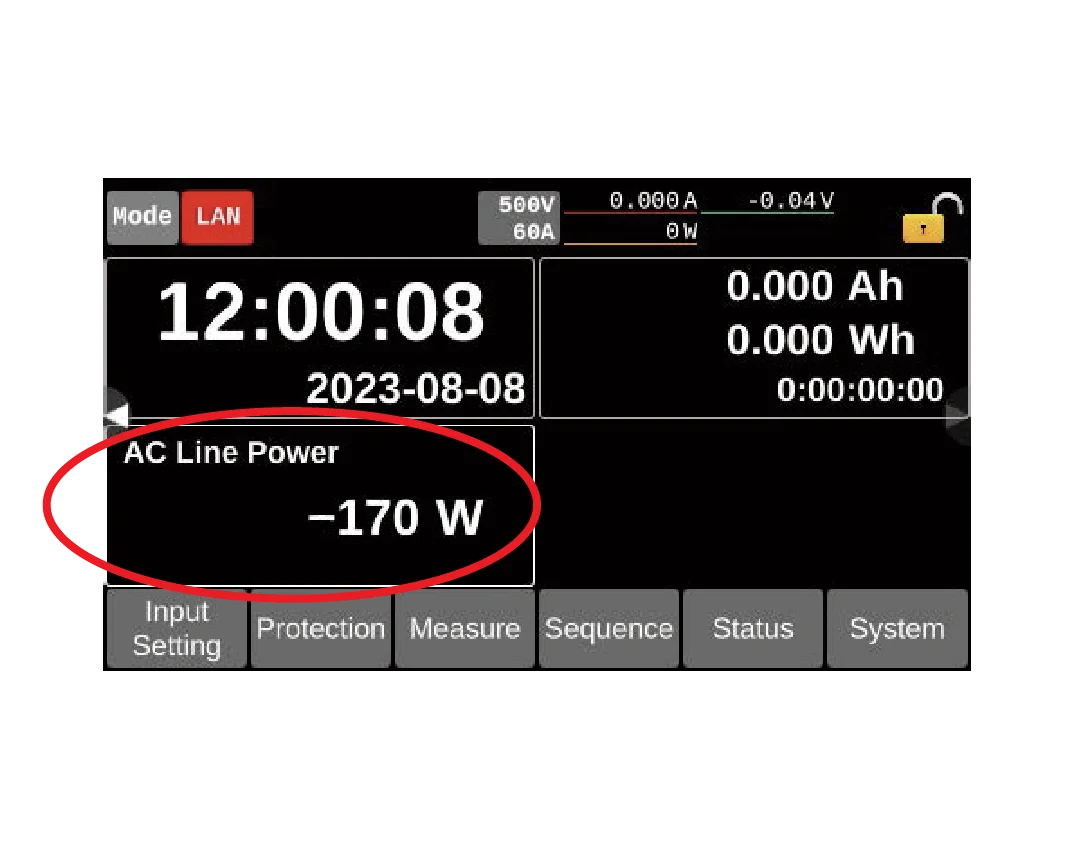

Der Wert der regenerativen Leistung ist auf einen Blick sichtbar!

Ein große LCD-Anzeige zeigt den Wert der regenerativen Leistung in Echtzeit an. Die Vorteile der Energieeinsparung sind auf einen Blick sichtbar.

*Der angezeigte Leistungswert dient nur als Referenz und kann um bis zu ±500 W abweichen.

Großer Betriebsbereich mit einem Expansionsverhältnis von 2,25- bis 3-mal

Die PXZ20K-500 hat einen Betriebsbereich von 10 V bis 500 V, während die PXZ20K-1000 einen Bereich von 20 V bis 1000 V und die PXZ20K-1500 einen Bereich von 30 V bis 1500 V hat.
Ein Betriebsbereich, der vom 2,25- bis 3-Fachen des Expansionsverhältnisses reicht.

5-stufige Umschaltung der Slew-Rate

Im Konstantspannungs- und Konstantstrom-Modus kann die Geschwindigkeit eingestellt werden, mit der sich die Stromstärke oder Spannung ändern. Dies ermöglicht dem Benutzer, die optimalen Prüfbedingungen für Prüflingsanwendungen festzulegen.

*Die Slew-Rate funktioniert in den folgenden Fällen

Wenn sich der Strom- oder Spannungswert nach der Änderung des Einstellungswerts ändert.
Wenn der Strom- oder Spannungswert mithilfe einer externen Steuerung geändert wird.
Wenn der Strom- oder Spannungswert durch Einschalten der Last geändert wird.
Wenn die Last ausgeschaltet wird.

5-stufige Umschaltung der Slew-Rate - Tabelle

Betriebsmodi

Die PXZ-Serie verfügt über vier Betriebsmodi. Außerdem kann die I-V-Charakteristikfunktion
im Konstantstrom- und Konstantspannungs-Modus eingestellt werden.

CC

Der eingestellte Stromwert wird auch dann beibehalten, wenn sich die Spannung ändert.

Open in a new window ZOOM

DC	Normaler Eingangsmodus. Die Stromstärke wird durch den eingestellten Stromwert gesteuert.
PULSE	Durch die Impulsfunktion gesteuert.
SINE	Durch die Sinusfunktion gesteuert.
I-V	Durch beliebige I-V-Charakteristika gesteuert.
EXT	Der eingestellte Stromwert wird durch eine externe Spannung gesteuert. Der externe Spannungseingang an EXT CONT wird als Absolutwert behandelt und auf den eingestellten Stromwert angewendet.

CR

Eine Stromstärke, die proportional zur Spannungsänderung ist, wird unter Verwendung des eingestellten Leitwerts als Proportionalitätskonstante verwendet.

Open in a new window ZOOM

OFF	Nicht durch den eingestellten Leitwert gesteuert.
DC	Normaler Eingangsmodus. Die Stromstärke und Spannung werden durch den eingestellten Leitwert gesteuert.
PULSE	Durch die Impulsfunktion gesteuert.
EXT	Der eingestellte Leitwert wird durch eine externe Spannung gesteuert.

CV

Der eingestellte Spannungswert wird auch beibehalten, wenn sich die Stromstärke ändert.

Open in a new window ZOOM

DC	Normaler Eingangsmodus. Die Spannung wird durch den eingestellten Spannungswert gesteuert.
PULSE	Durch die Impulsfunktion gesteuert.
SINE	Durch die Sinusfunktion gesteuert.
I-V	Durch beliebige I-V-Charakteristika gesteuert.
EXT	Die Spannung wird durch eine externe Spannung gesteuert.

CP

Die eingestellte Leistung wird auch dann beibehalten, wenn sich die Spannung und/oder die Stromstärke ändert.

Open in a new window ZOOM

DC	Normaler Eingangsmodus. Die Leistung wird durch den eingestellten Leistungswert gesteuert.
EXT	Der eingestellte Leistungswert wird durch eine externe Spannung gesteuert.

Mit einer Touchscreen-Anzeige ausgestattet

Durch Drücken oder Wischen auf der Anzeige mit einem Finger kann der Benutzer ein Element auf dem Bildschirm auswählen oder einen numerischen Wert einstellen. Die Anzeige ist druckempfindlich und kann auch mit Handschuhen bedient werden.

Prioritätsbetriebsmodus

Unmittelbar nach dem Einschalten der Last kann der bevorzugte CC-, CR- oder CP-Betriebsmodus festgelegt werden. Wenn der Eingang vom Prüfling den festgelegten Wert erreicht, wird der Betriebsmodus automatisch entsprechend dem Status des Prüflings umgeschaltet. Wenn die Spannung des angeschlossenen Prüflings höher als der Spannungssollwert der PXZ-Serie ist, fließt der Strom vom Prüfling zur PXZ-Serie. Wählen Sie den Konstantstrom-Modus aus, wenn eine Batterie oder eine Stromversorgung als Prüfling angeschlossen ist.

Beitrag zur CO2-Neutralität

Die Berechnungen erfolgten unter der Annahme, dass die maximale Lastleistung 20 kW beträgt
und das Gerät einen Monat lang ununterbrochen in Betrieb ist.

▲Vergleich der PXZ20K-1500 und PLZ20005WH2 (ohne Regenerierungsfunktion)

Die PXZ-Serie kann die Lastleistung effektiv regenerieren, ohne sie als Wärme abzuleiten.
Die CO2-Emissionen können um etwa 5,67 Tonnen pro Monat reduziert werden (CO2-Emissionsfaktor*: berechnet mit 0,438 kg [pro kWh]). Da die Wärmeableitung des Hauptgeräts sehr gering ist, können außerdem die Kosten für die Klimatisierung erheblich gesenkt werden.

*Der CO2-Emissionsfaktor basiert auf dem nationalen Durchschnitt für Stromversorgungsunternehmen (Ergebnisse des Geschäftsjahres 2022), der vom Umweltministerium der japanischen Regierung veröffentlicht wurde.

Externe Steuerungsfunktion

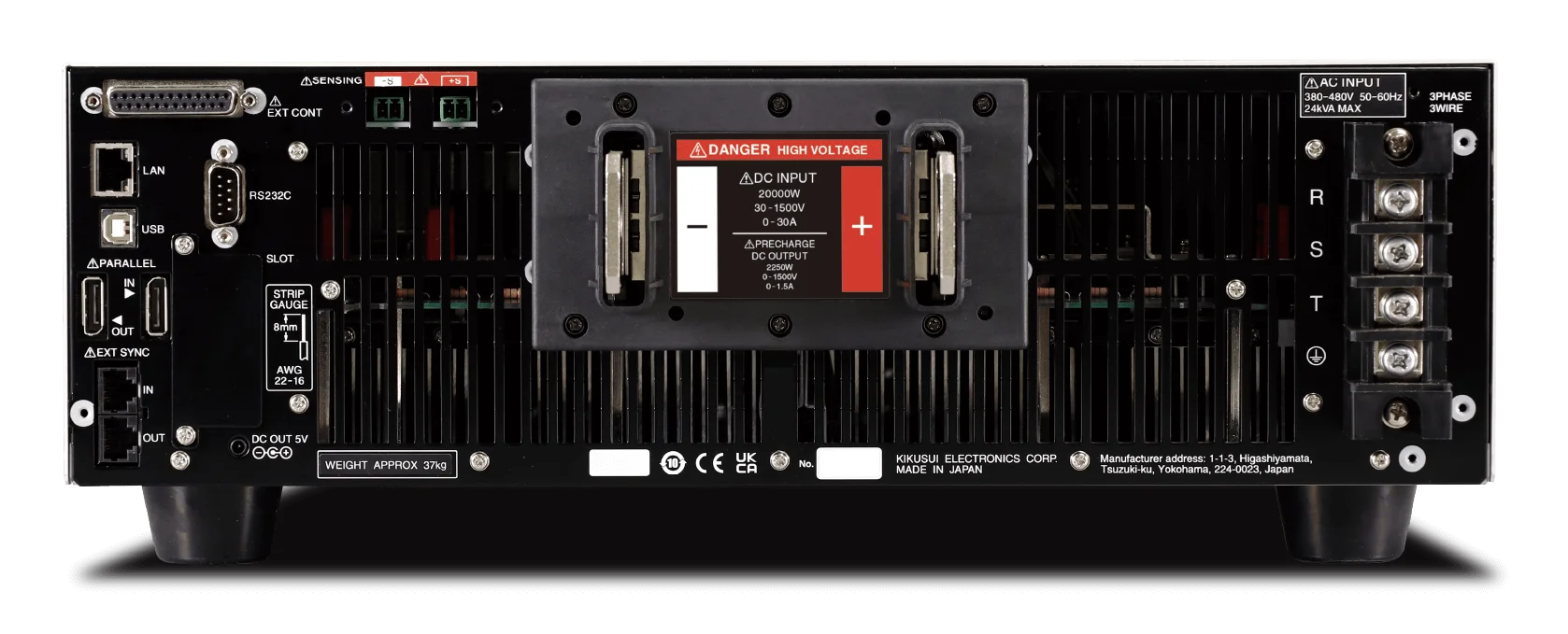

Der EXT CONT-Anschluss an der Rückseite kann zur Steuerung der PXZ-Serie mit externen Geräten verwendet werden. Die digitalen Allzweck-Eingangsund Ausgangsanschlüsse können mit beliebigen Funktionen belegt werden, was den Systemaufbau in Kombination mit anderen Messgeräten erleichtert. Standardmäßig mit digitalen Ein- und Ausgängen sowohl für NPN- als auch für PNP-SPS ausgestattet. Der analoge Ein- und Ausgang ist standardmäßig von den OUTPUT-Anschlüssen isoliert, was eine sichere analoge Steuerung von einer SPS ermöglicht.

Open in a new window ZOOM

Methode	Funktion
Analogeingang	Einstellungen des Spannungs- und Stromstärkewerts
Analogausgang	Überwachung der Spannungs- und Stromstärkewerte
Isolierter Allzweck-Digitaleingang (Kanal 1 bis Kanal 5) *Isolierter Optokoppler-Eingang (Unterstützt sowohl die Stromsenke als auch die Quelle)	Last ein/aus NIEDRIG-Alarm ein/aus Start/Stopp der Integrationsmessung Zurücksetzen des integrierten Werts Eingang des Messauslösers Abrufen der Einstellungen aus dem Voreinstellungsspeicher
Digitaleingang (Kanal 6)	Generierung des HOCH-Alarms (fest)
Isolierter Allzweck-Digitalausgang (Kanal 1 bis Kanal 6) *Halbleiter-Relaisausgang	Überwachung des Last-ein/aus-Status Überwachung der Stromversorgung Überwachung des Alarms Überwachung des Betriebsmodus Überwachung des Voreinstellungsspeichers

Open in a new window ZOOM

Anschluss-Nr.	Methode	I/O	Name	Beschreibung
1	Digital	O	OUT Ch.1	Allzweck-OUTPUT-Anschluss
2	Digital	O	OUT Ch.2	Allzweck-OUTPUT-Anschluss
3	Digital	O	OUT Ch.3	Allzweck-OUTPUT-Anschluss
4	–	–	DO COM	Digitalausgang allgemein
5	–	–	DI COM	Digitaleingang allgemein
6	Digital	I	IN Ch.1	Allzweck-Eingangsanschluss
7	Digital	I	IN Ch.2	Allzweck-Eingangsanschluss
8	Digital	I	IN Ch.3	Allzweck-Eingangsanschluss
9	–	O	+12V OUT	12-V-Referenzspannung für digitalen Eingang verfügbar
10	–	–	–	Nicht verwendet
11	–	–	A COM	Analoges Signal allgemein
12	Analog	O	VMON	Spannungsüberwachung
13	Analog	O	IMON	Stromstärkemonitor
14	Digital	O	OUT Ch.4	Allzweck-OUTPUT-Anschluss
15	Digital	O	OUT Ch.5	Allzweck-OUTPUT-Anschluss
16	Digital	O	OUT Ch.6	Allzweck-OUTPUT-Anschluss
17	–	–	DO COM	Digitalausgang allgemein
18	–	–	DI COM	Digitaleingang allgemein
19	Digital	I	IN Ch.4	Allzweck-Eingangsanschluss
20	Digital	I	IN Ch.5	Allzweck-Eingangsanschluss
21	Digital	I	H ALARM IN	HOCH-Alarm EXT HOCH tritt auf
22	–	–	12V COM	12-V-Referenzspannung allgemein
23	–	–	A COM	Analoges Signal allgemein
24	Analog	I	EXT CV	Spannungssteuerung im Konstantspannungsmodus
25	Analog	I	EXT CC/CP	Stromstärkesteuerung in den Konstantstrom-/Konstantleistungsmodi

Isolierte digitale Allzweck-Eingangsanschlüsse stehen für den Kanal 1 bis Kanal 5 zur Verfügung. Jeder Einstellungswert aus den rechts aufgeführten Punkten kann ausgewählt werden.

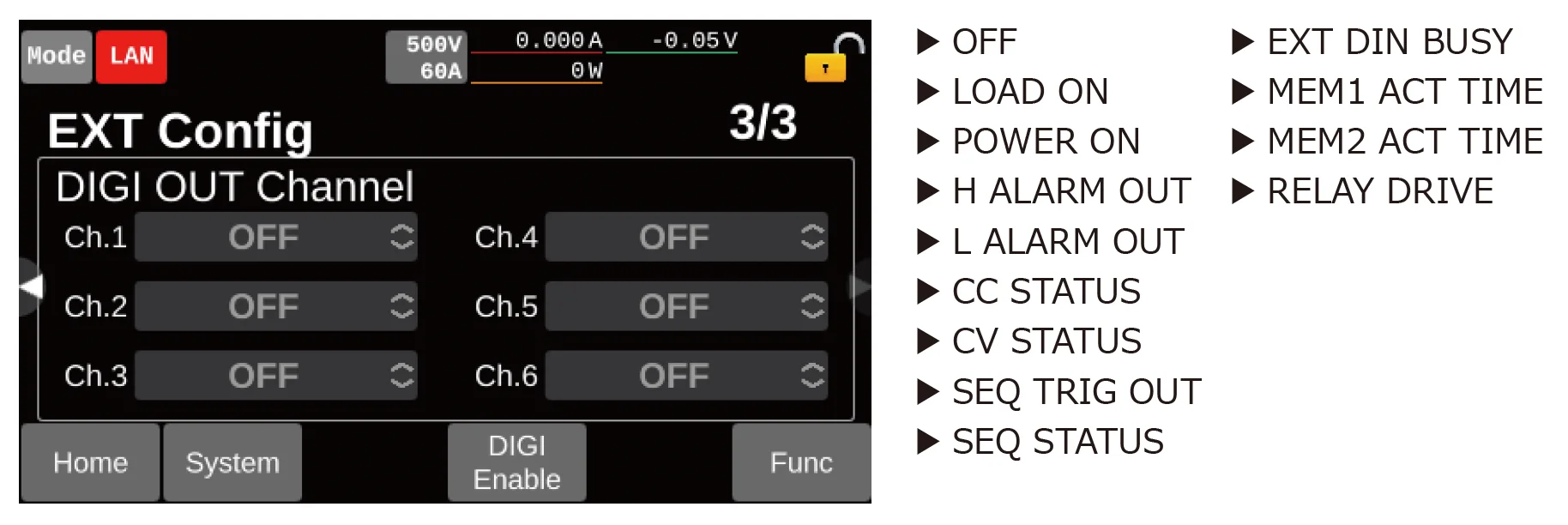

Isolierte digitale Allzweck-Ausgangsanschlüsse stehen für den Kanal 1 bis Kanal 6 zur Verfügung. Jeder Einstellungswert aus den rechts aufgeführten Punkten kann ausgewählt werden.

Sequenzfunktion

Voreingestellte Vorgänge können kontinuierlich ausgeführt werden. Insgesamt können 30 Programme und bis zu 10.000 Schritte für alle Programme erstellt werden. Die im Speicher des Geräts gespeicherten Programme und Daten können über das Bedienfeld auf einen USB-Speicherstick exportiert werden.

Vorladefunktion*

Die Vorladefunktion ermöglicht es, dass 5 % des Nennstroms im Konstantstrom-Modus fließen, bis die eingestellte CV-Spannung erreicht ist. Diese Funktion kann verwendet werden, um die DC-Zwischenkreiskondensatoren während der Wechselrichterbewertung in der OBC-Entwicklung zu laden oder den DC-Zwischenkreiskondensator für die Bewertung des DC/DC-Wandlers auf eine gewünschte Spannung zu laden, bevor die Entladeprüfungen gestartet werden. Dadurch wird der Einschaltstrom unterdrückt und eine Beschädigung der Batterie und des Prüflings verhindert. Außerdem kann bei der Durchführung einer Systemüberprüfung mit der PXZ als Batteriesimulator die Vorladefunktion verwendet werden, um die Spannung im Voraus auf einen festgelegten Wert zu erhöhen und so zu vermeiden, dass die Prüfung aufgrund einer falschen Systemdiagnose (Drahtbruch, Batterieausfall usw.) nicht gestartet werden kann.

*Die Verriegelung muss gelöst und die Vorladung aktiviert werden.

I-V-Charakteristikfunktion

Durch die Registrierung mehrerer beliebiger Punkte auf den I-U-Kennlinien können beliebige I-U-Charakteristiken für jeden CC- und CV-Betriebsmodus eingestellt werden. Es können beliebige Punkte von 3 bis 100 registriert werden, sodass die I-U-Charakteristik von wiederaufladbaren Batterien und anderen Geräten simuliert werden kann.

Regenerative elektronische DC-Last
PXZ SERIE

Regenerative elektronische DC-Last
PXZ SERIE

Standardmäßig mit LAN-Schnittstelle und VMCB-Funktion ausgestattet

Die PXZ-Serie ist standardmäßig mit LAN-, USB- und RS232C-Schnittstellen ausgestattet. Durch die Verwendung der Funktion des virtuellen Mehrkanalbusses (VMCB) ermöglicht sie Ihnen die Fernbedienung und -überwachung für 1-zu-N- sowie N-zu-M in großen Netzwerken. Diese Funktion kann auch verwendet werden, um Kommunikationsanschlüsse einzusparen oder die Steuerungszeiten mehrerer Einheiten der PXZ-Serie (bis zu 8 Einheiten) zu synchronisieren. Die PXB-Serie unseres Unternehmens kann auch für Mehrkanalverbindungen gemischt und angepasst werden.

Beim Anschluss der VMCB-Master-Einheit über LAN

Kommunikationsüberwachungsfunktion

Diese Funktion überwacht den Kommunikationsstatus. Beispielsweise wird der Alarm aktiviert und der Ausgang ausgeschaltet, wenn das LAN-Kabel abgetrennt ist und die Kommunikation nicht innerhalb der festgelegten Zeit bestätigt wird. Diese Funktion schützt den Betrieb vor unkontrollierten Zuständen und verbessert die Zuverlässigkeit des Systems.

Sicherheit für LAN-Verbindungen

Der Zugriff auf den integrierten Webserver kann mit einem Passwort eingeschränkt werden. Bei Verwendung von VXI-11, HiSLIP und SCPI-RAW für die Steuerung können auch Host-Beschränkungen über die IP-Adresse eingestellt werden. Es ist möglich, den Zugriff von jedem Terminal aus zu verhindern, das nicht als Host registriert ist (es können bis zu 4 Hosts registriert werden).

Bis zu 25 Geräte können parallel betrieben werden, die eine Leistung von 500 kW erreichen*

Inklusive Master-Gerät können zu 25 Geräte (500 kW) parallel betrieben werden. Der Anschluss erfolgt im Ein-Steuerungs-Parallelbetrieb, und über das Bedienfeld des Master-Geräts kann das gesamte System gesteuert und angezeigt werden. Die automatische Erkennungsfunktion macht komplizierte Einstellungen überflüssig und ermöglicht den Aufbau von Systemen mit hoher Kapazität.

*Der Parallelbetrieb ist zwischen Modellen mit unterschiedlichen Eingangsnennspannungen möglich.
*Wenden Sie sich bitte an uns, wenn Sie mehr als 10 Einheiten parallel betreiben möchten.

Bis zu 10 Einheiten, 200 kW im Parallelbetrieb

Datenprotokollierungsfunktion

Die Datenprotokollierungsfunktion ermöglicht dem Benutzer, die Messwerte (Spannung, Stromstärke, Leistung, verstrichene Zeit, integrierter Strom und integrierte Leistung) im internen Speicher zu erfassen und die aufgezeichneten Daten in Listen- oder Grafikform anzuzeigen. Durch die Festlegung von Bedingungen für die Messwertaufnahme können Sie den Zeitpunkt dieser steuern.

Synchronisierter Betrieb

Wenn die Geräte der PXZ-Serie über ein Synchronbetriebssignalkabel miteinander verbunden sind, können die Last-ein/aus-Messung und der Sequenz- Synchronbetrieb von jedem Gerät der PXZ-Serie aus durchgeführt werden. Alle Modelle der PXZ-Serie können miteinander verbunden werden. Der synchronisierte Betrieb ist auch dann möglich, wenn die Geräte parallel betrieben werden.

Synchronisierung des Ein- und Ausschaltens der Last mehrerer Geräte.
Synchronisierung der Messungen.
Synchronisierung der Startzeit und Wiederaufnahmezeit für Sequenzen über mehrere Einheiten hinweg.

Verbinden Sie den OUT-Anschluss und den IN-Anschluss des EXT SYNC mit synchronisierten Betriebssignalkabeln.

Speicherung der Messdaten

Messdaten können im CSV-Format auf einem USB-Speichergerät gespeichert werden.

Auswählbarer Stromeingang

Dreiphasige 3-adrige mit 200 V oder dreiphasige 3-adrige Modelle mit 400 V stehen zur Verfügung. Die Geräte können an die internationalen Anforderungen an die Stromversorgung angepasst werden.

Zuverlässige und solide Leistung auch bei hohen Temperaturen

Solide Leistung bei Betriebstemperaturen von 0 °C bis 50 °C (32 °F bis 122 °F). Volle Leistung auch bei Umgebungen mit rauen Umgebungstemperaturen, z. B. beim Einbau in einer Anlage.
